06-11R智能無線型
產品名稱
SERIES TCrystal B3S TCR SERIES TCrystal B3S TCN
DAZK-08N-08C-08T-08B-08D-08R DongAo-08N-08C-08T-08B-08D-08R電動閥門執行器/電動pvc球閥/電動絲口球閥
產品概述
可裝配閥門： 直通球閥、三通球閥、蝶閥
額定電壓： AC/DC95V-265V，AC/DC24V
通訊方式： RF433/868/915MHZ、FSK、LORA、RF Ocean（單控型）
通訊協議： （兼容modbus）
通訊距離：最遠3Km
特色功能：高速快開 / 斷電復位
可實現： 兩位置模式 、三位置模式
高性能無刷電機，內置過載保護
壽命長達2萬次
產品特點
采用1.3寸OLED大屏液晶，實時顯示閥門開度及其外部控制命令，約5分鐘后自動進入休眠狀態，并在休眠期間提示位置狀態及其控制命令。
獨創免開蓋調閥模式：智能總線型與智能開關型調閥一樣。
故障菜單實時提示（包含執行器被卡住或者其他原因?qū)е碌膱?zhí)行器開關不到位引起的故障）。
通過菜單可動態更改參數，包括總線ID地址，波特率，通信頻率，頻段，衰減增益等參數。
通過菜單可實現遠程控制和現場控制自動切換，并通過按鍵實現閥門的開啟與關閉。
可按照要求配套提供中繼器（USB接口），方便用戶在上位機用串口進行操作，降低用戶系統的使用難度。
通過菜單可實時調整閥門的開關速度。
系統可通過按鍵操作恢復出廠設置。
技術參數
|
標準產品 |
|
型號 |
額定扭矩 |
電壓 |
時間 |
通訊方式 |
回轉角度 |
防護等級 |
手動功能 |
位置指示 |
殼體材料 |
輸出軸 |
|
06/11R |
60/110Nm |
AC/DC24V |
10s |
FSK/LORA(Modbus) |
90°/180° |
IP67 / F型 |
六角扳手
手動按鈕 |
機械指示
OLED顯示 |
ABS+壓鑄鋁 |
內八方 |
|
AC/DC95-265V |
RF 433/868M/915M
RF Ocean 單控 |
≤330° |
|
DC12V |
|
|
斷電復位型 |
|
型號 |
額定扭矩 |
電壓 |
時間 |
通訊方式 |
回轉角度 |
防護等級 |
手動功能 |
位置指示 |
殼體材料 |
輸出軸 |
|
06/11R-KT |
60/110Nm |
AC/DC24V |
15s |
FSK/LORA(Modbus) |
90°/180° |
IP67 / F型 |
六角扳手
手動按鈕 |
機械指示
OLED顯示 |
ABS+壓鑄鋁 |
內八方 |
|
AC/DC95-265V |
RF 433/868M/915M
RF Ocean 單控 |
≤330° |
|
高速快開型 |
|
型號 |
額定扭矩 |
電壓 |
時間 |
通訊方式 |
回轉角度 |
防護等級 |
手動功能 |
位置指示 |
殼體材料 |
輸出軸 |
|
06/11RH |
60/110Nm |
AC/DC24V |
5-7s |
FSK/LORA(Modbus) |
90°/180° |
IP67 / F型 |
六角扳手
手動按鈕 |
機械指示
OLED顯示 |
ABS+壓鑄鋁 |
內八方 |
|
AC/DC95-265V |
RF 433/868M/915M
RF Ocean 單控 |
≤330° |
|
DC24V |
2-4s |
控制方式說明

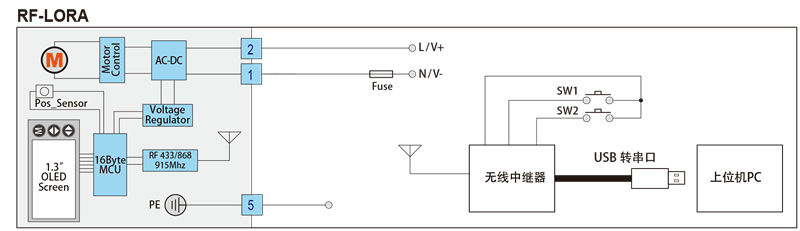

控制說明
當SW1 按下，控制器將發射開閥命令代碼，控制器的顯示器上將顯示發射的命令并顯示接受到的信息。
當SW2 按下，控制器將發射關閥命令代碼，控制器的顯示器上將顯示發射的命令并顯示接受到的信息。
注1：首先需要在控制器上通過OLED菜單設置被控制執行器的ID號，這個比較適合控制單獨的一個執行器。

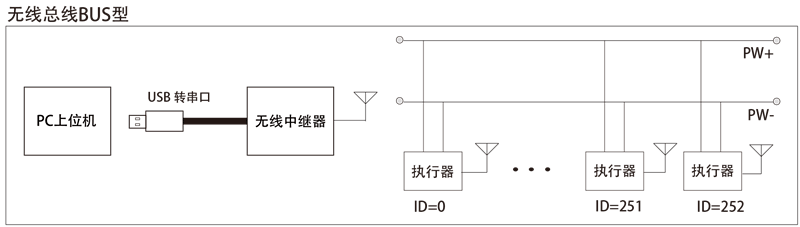

注2：如果需要控制多個執行器，可以通過PC的串口來控制，控制器內部自帶USB轉串口的中斷，把控制器連接到PC機上后，安裝完成驅動程序，你可以通過PC機上的這個串口中斷來發送命令代碼，命令帶兼容MODBUS，具體控制請參考“Modbus”通訊協議。

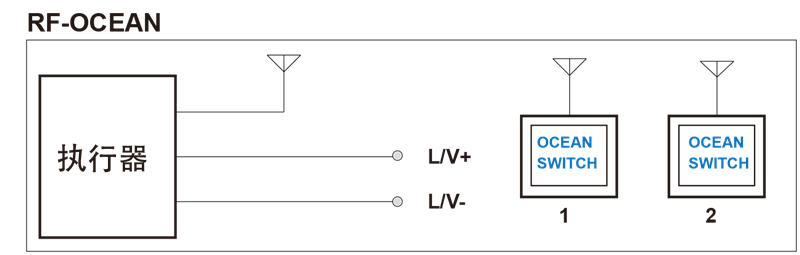

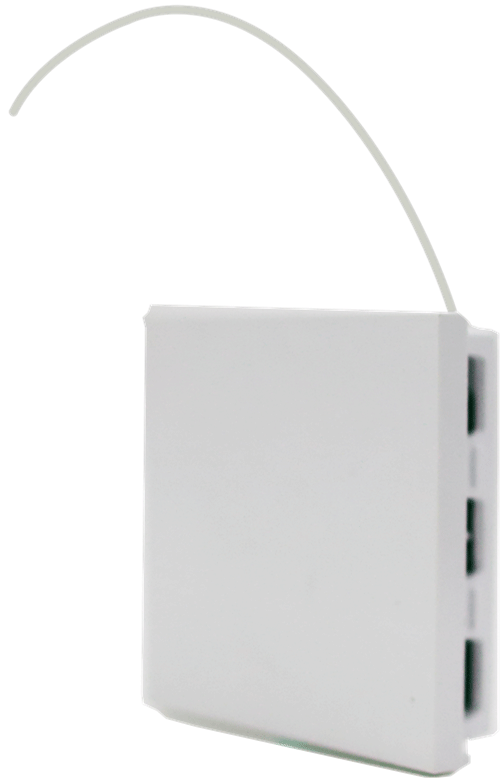

注： 可多個OCEAN開關控制一個閥門，或者一個OCEAN開關控制多個閥門。

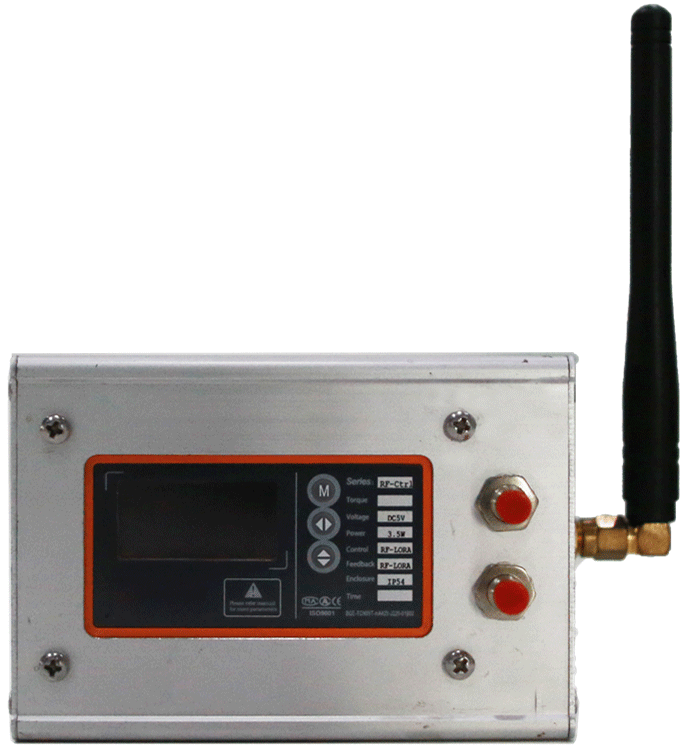

控制器展示

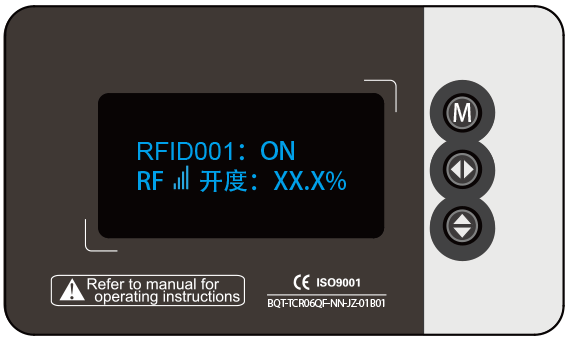

交互界面預覽
 |
M鍵：主要是菜單的切換功能
K2鍵：主要是切換閃爍項或者調整數值
K3鍵：主要是調整數值
1.3”OLED顯示屏：黑底藍字，128X64 |
