產品名稱

產品概述
可裝配閥門： 直通球閥、三通球閥、蝶閥
額定電壓： AC/DC95V-265V，AC/DC24V
通訊方式： RF433/868/915MHZ、FSK、LORA、RF Ocean（單控型）
通訊協議： （兼容modbus）
通訊距離：最遠3Km
特色功能：高速快開 / 斷電復位
可實現： 兩位置模式 、三位置模式
高性能無刷電機，內置過載保護
壽命長達2萬次
全塑料外殼：ABS /PC+PET
壓鑄鋁外殼，表面鈍化噴塑

產品特點
采用1.3寸OLED大屏液晶，實時顯示閥門開度及其外部控制命令，約5分鐘后自動進入休眠狀態，并在休眠期間提示位置狀態及其控制命令。
獨創免開蓋調閥模式：智能總線型與智能開關型調閥一樣。
故障菜單實時提示（包含執行器被卡住或者其他原因導致的執行器開關不到位引起的故障）。
通過菜單可動態更改參數，包括總線ID地址，波特率，通信頻率，頻段，衰減增益等參數。
通過菜單可實現遠程控制和現場控制自動切換，并通過按鍵實現閥門的開啟與關閉。
可按照要求配套提供中繼器（USB接口），方便用戶在上位機用串口進行操作，降低用戶系統的使用難度。
通過菜單可實時調整閥門的開關速度。
統可通過按鍵操作恢復出廠設置。

技術參數

標準產品
型號	額定扭矩	電壓	時間	通訊方式	回轉角度	防護等級	手動功能	位置指示	殼體材料	輸出軸
02R	20Nm	AC/DC24V	10s	FSK/LORA（Modbus）	90°/180°	IP67 / F型	六角扳手 手動按鈕	機械指示 OLED顯示	ABS/壓鑄鋁	內八方 外四方
		AC/DC95-265V		RF 433/868M/915M   RF Ocean 單控	≤330°
高速快開型
型號	額定扭矩	電壓	時間	通訊方式	回轉角度	防護等級	手動功能	位置指示	殼體材料	輸出軸
02RH	15Nm	DC24V	1s	FSK/LORA（Modbus）	90°/180°	IP67 / F型	六角扳手 手動按鈕	機械指示 OLED顯示	ABS/壓鑄鋁	內八方 外四方
				RF 433/868M/915M   RF Ocean 單控	≤330°
斷電復位型
型號	額定扭矩	電壓	時間	通訊方式	回轉角度	防護等級	手動功能	位置指示	殼體材料	輸出軸
02R-KT	15Nm	AC/DC24V	15s	FSK/LORA（Modbus）	90°/180°	IP67 / F型	六角扳手 手動按鈕	機械指示 OLED顯示	ABS/壓鑄鋁	內八方 外四方
		AC/DC95-265V		RF 433/868M/915M   RF Ocean 單控	≤330°

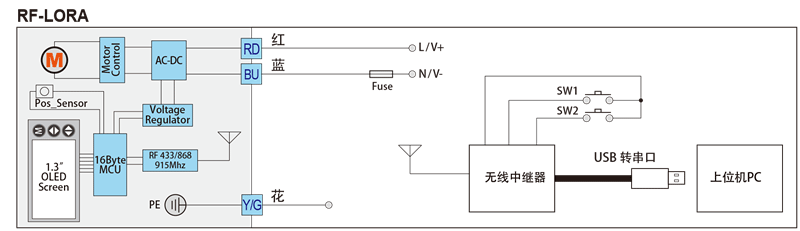

RF_LORA控制方式

接線端子示意圖

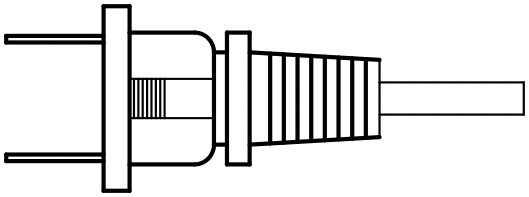

02系列美標插頭線示意圖 注：AC110/230V產品可使用美標插頭線

控制說明：

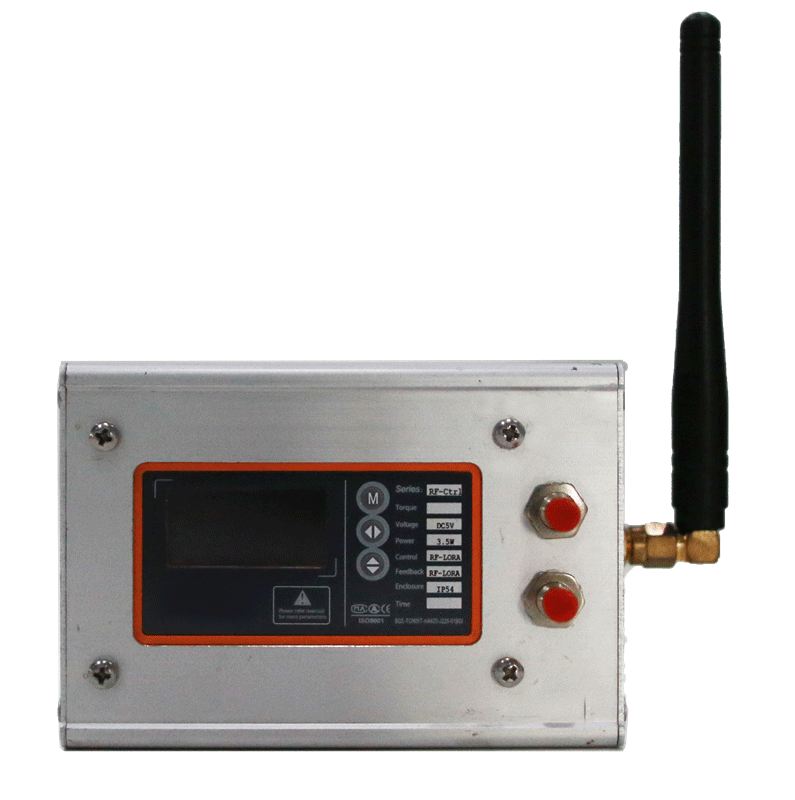

當SW1 按下，控制器將發射開閥命令代碼，控制器的顯示器上將顯示發射的命令并顯示接受到的信息。
當SW2 按下，控制器將發射關閥命令代碼，控制器的顯示器上將顯示發射的命令并顯示接受到的信息。
注1：需要在控制器上通過OLED菜單設置被控制執行器的ID號，這個比較適合控制單獨的一個執行器。

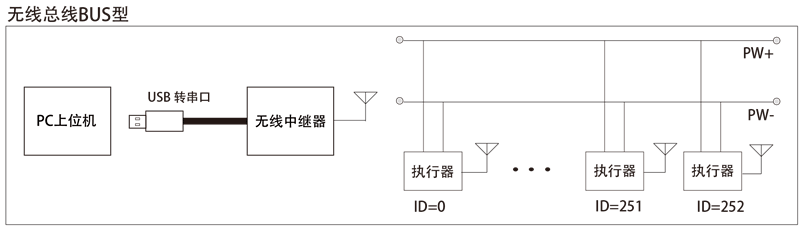

注2：如果需要控制多個執行器，可以通過PC的串口來控制，控制器內部自帶USB轉串口的中斷，把控制器連接到PC機上后，安裝完成驅動程序，你可以通過PC機上的這個串口中斷來發送命令代碼，命令帶兼容MODBUS，具體控制請參考“Modbus”通訊協議。

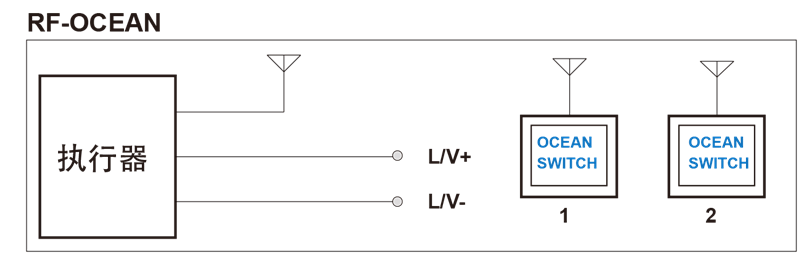

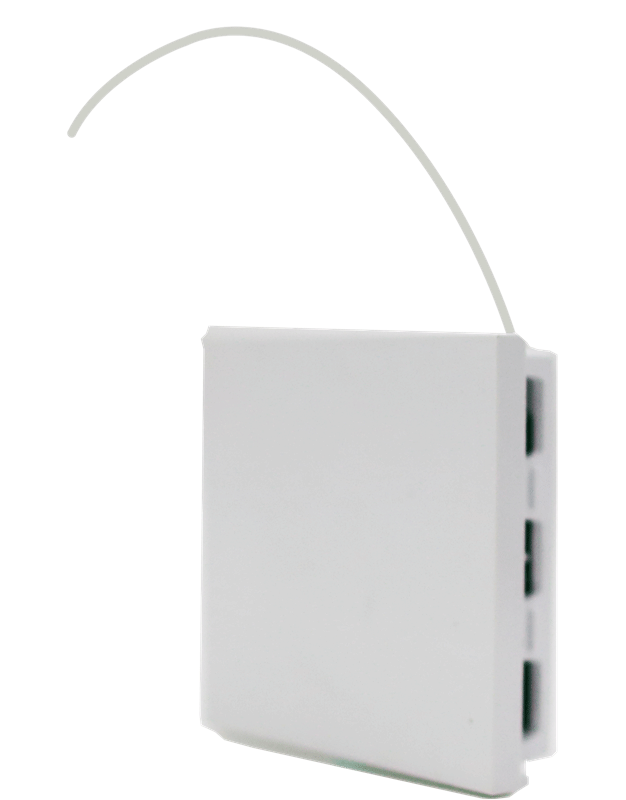

注： 可多個OCEAN開關控制一個閥門，或者一個OCEAN開關控制多個閥門

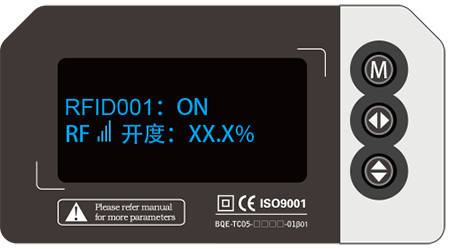

交互界面預覽

M鍵：主要是菜單的切換功能 K2鍵：主要是切換閃爍項或者調整數值 K3鍵：主要是調整數值 1.3”OLED顯示屏：黑底藍字，128X64
